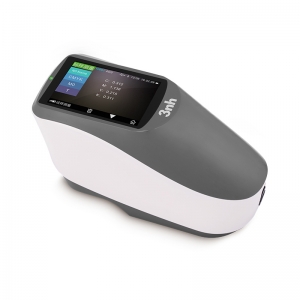

光柵分光密度儀YD5050簡介

YD5050是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。

YD50系列儀器穩定、測量密度、色度數據精準、功能強大，便攜式分光密度儀配備多種測量口徑，在油墨印刷廠、造紙廠、交通路標行業、紡織服裝印染等行業，在科研機構、質量檢測機構、實驗室領域均有廣泛應用。

在CIE推薦的45/0幾何光學照明條件下，基于ISO 13655標準規定的MO,M1，M2,M3測試條件，該儀器可精確測量樣品的反射率數據，在多種顏色空間下，能夠?qū)Ω鞣N密度指標、色差公式、顏色指數進行精準測量和表述。該儀器在在各類產品的色差品質管控方面也有廣泛的應用。儀器配有高端顏色管理軟件，連接電腦使用，實現更多功能擴展。

光柵分光密度儀YD5050特點

a.45/0幾何光學結構，符合CIE No.15，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，精確實現ISO T、E、A、I密度測量；

b.優美的外觀造型與符合人力力學的結構設計；

c.采用高壽命低功耗的組合LED光源，包含UV光;

d.Φ2/4/8mm口徑任意選擇，適應更多被測樣品;

e.測量樣品反射光譜,CMYK密度、Lab數據精準，可用于精確顏色傳遞;

f.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光柵，256像元雙陣列CMOS探測器等；

g.USB/藍牙2.1雙通訊模式，適應性更廣；

h.耐臟、穩定的標準白板;

i.大容量存儲空間，可存儲20000條以上測試數據

j.兩種標準觀察者角度，多種光源模式，多種表色系，符合多種標準的色度指標，滿足各種客戶對顏色測密度量的需求；

k.特別適合印刷廠過程控制、品質管控；

l.PC端軟件有功能強大的功能擴展；

光柵分光密度儀YD5050技術參數

產品型號	YD5050
照明方式	45/0(45環形均勻照明0°接收); 符合標準ISO 5-4，CIE No.15
特性	高精度分光密度儀，廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業精確顏色測量和品質控制，尤其適合油墨印刷中光學密度、網點增大等指標的精準測量和品質管控；根據產品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。
照明光源	組合LED光源，UV光源
分光方式	凹面光柵分光
感應器	256像元雙陣列CMOS圖像感應器
測量波長范圍	400~700nm
波長間隔	10nm
半帶寬	10nm
測量條件	符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片)
密度標準	ISO Status T、 E、A、I
密度指數	密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度，密度掃描
測量口徑	定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選
顏色空間	CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB
色差公式	ΔE^_ab,ΔE^₉₄,ΔE₀₀,ΔE^_uv,ΔE^_cmc(2:1),ΔE^_cmc(1:1),ΔE（Hunter）
其它色度指標	WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM E313), 同色異譜指數MI，遮蓋度
觀察者角度	2°/10°
觀測光源	A,C,D50,D55,D65,D75,F2(CWF),F7(DLP),F11(TL84),F12(TL83/U30)，F(xiàn)1,F3,F4，F(xiàn)5，F(xiàn)6,F8,F9，F(xiàn)10(TPL5)
測量時間	約1.5s
重復性	密度值：0.01D以內
	色度值：ΔE^*ab 0.03以內（儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外）
臺間差	ΔE^*ab 0.18以內（BCRA系列Ⅱ 14塊色板測量平均值-M3除外）
測量方式	單次測量，平均測量（2~99次）
尺寸	長X寬X高=184X77X105mm
重量	約600g
電池電量	鋰電池，8小時內5000次
照明光源壽命	5年大于300萬次測量
顯示屏	TFT 真彩 3.5inch，電容觸摸屏
接口	USB，藍牙?4.0雙模（兼容2.1）
存儲數據	20000條
語言	簡體中文，English，繁體中文
操作溫度范圍	0~40℃，0~85%RH（無凝露），海拔：低于2000m
存儲溫度范圍	-20~50℃，0~85%RH（無凝露）
標準附件	電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位板
可選附件	微型打印機
注：	技術參數僅為參考，以實際銷售產品為準
