產品介紹
用于CRT顯示器白度與色彩控制的標準儀器
10多年來,日本CRT色彩分析儀已為計算機CRT顯示器和廣播顯示器的白平衡和色彩控制設立標準。
CRT色彩分析儀CA-100Plus是日本推出的全新標準儀器,它具有高度提升的功能和準確度,同時沿襲了用戶熟悉的CA-100的功能和簡單易用的優點,并能與其數據互換。該產品的問世進一步證實了日本在顯示器測量技術領域的領導地位。
測量范圍已擴展到低輝度范圍,測量速度也有所提高。
CA-100Plus的特征是簡單易用。只需將輕巧的受光器頭部對準電視機或顯示器的前端,測量值就會立即顯示在大顯示屏上。受光器頭上的橡皮蓋可大程度減小周圍光線的影響。
測量值可顯示為輝度(cd/m2或8l)與標準色值(XYZ, Yxy)或色溫(T, Δuv)或RGB值。可編程的LED顯示屏會另外使用模擬顯示來顯示與參考值的偏差。
CA-100Plus的一個獨特亮點是RGB值的顯示。通過獲得專利的算法,從已測量參考顯示器的標準色值(XYZ, Yxy)到RGB值的必要轉換計算能夠加快和簡化白平衡。
產品特點
產品概況

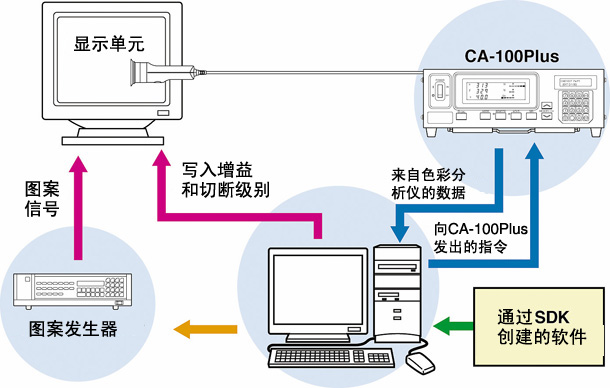

白平衡、切斷調整系統
利用作為標準配件的CA-SDK軟件創建的電腦應用程序,控制CA-100plus和圖案發生器等顯示驅動儀器,測量白色或黑色的輝度。從所測的顯示器輝度值上得出白色或黑色的修正系數,并寫入顯示器的修正電路。
可將CA-100plus設置在“CA-100互換模式”或“CA-200模式”中工作。
具體而言,“CA-100互換模式”結合了與CA-100 CRT色彩分析儀的測量數據之間的互換性以及與CA-100的RS-232C通信環境之間的互換性;“CA-200模式”支持通過標準配備軟件CA-SDK創建的應用程序。
如已使用CA-100,并希望確保與其數據的互換性,或希望與本設備及現有CA-100單元進行數字通信,CA-100plus將提供理想解決方案。
矩陣矯正
測量作為已知數值的任意顯示器的3種單色(R,G,B)及其白色,采用將每個校正值(xyLv)和分光特性設定到本測量儀的方法可將用戶獨有的矩陣修正系數設定到存儲通道上。在設定后的測量中,將使用該修正系數顯示并輸出修正的數值。如果要使用3種單色的加法混色法對顯示器進行測量,可通過矩陣矯正功能,在使用這3種顏色創建的大范圍內實施精確的測量。
主要用途
色彩調整、檢查和質量管理;白平衡檢查、調整;切斷調整。
主要特征
可通過大20次/秒的高速度測量顯示器的輝度、色度,縮短自動調整時間。
可用白色±0.002、單色±0.004的準確率測量色度。
輝度低至0.05cd/m2的高精度測量(使用測量探測器)可縮短測量時間。測量的輝度范圍:0.05~1,000 cd/m2(使用測量探測器)或0.05~2,000 cd/m2(使用高輝度測量探測器)
可與CA-100實現數據互換。
按標準配置了SDK樣品軟件,可方便地使用PC機操作。
一臺CA-100Plus更多可連接5個傳感器。
