国产成人精品亚洲男人的天堂_999香蕉视频_99 国产精品_免费xxx8888_久热导航_www.久久免费视频

陶瓷光澤度儀的要求和測定方法

2023-03-24

陶瓷光澤度儀，簡單來說，就是用來檢測陶瓷光澤度的設(shè)備。這種光澤度儀對于結(jié)構(gòu)有著嚴(yán)格的要求。本文簡單總結(jié)了陶瓷光澤度儀的要求和測定方法，參照標(biāo)準(zhǔn)：GB/T 15614-1995、GB/T 15614-2015。

陶瓷光澤度儀的要求

在陶瓷光澤度的測定中，對光澤度儀有著明確的規(guī)定。

1. 光澤度儀由滿足一定要求的白熾光源、透鏡和接收器組成；

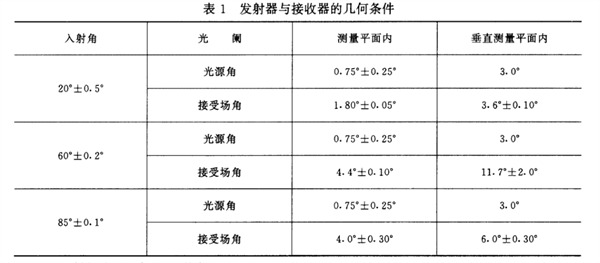

2. 光澤度儀的入射光束的中心線應(yīng)分別與受試表面的垂直線成20°±0.5°、60°±0.2或85°±0.1°角，接收器的中心線應(yīng)與入射光束中心線的鏡面影象重合。發(fā)射器與接收器的張角必須符合表1。

陶瓷樣品的制備

1. 用于制備試樣的白瓷板（基板）

① 白瓷板應(yīng)使用同種材質(zhì)制作，至少一面施釉，施釉面供制備被測面使用。整塊試樣應(yīng)平整、無凹凸不平，釉面均勻光滑，無色彩斑污。

② 白瓷板的尺寸按儀器而定，厚度應(yīng)不小于5mm。

③ 白瓷板的施釉面在施色之前應(yīng)進(jìn)行光澤度測定，每塊瓷片的光澤度值不應(yīng)超過該組白瓷板平均值的5%。

2. 試樣的制備

① 陶瓷顏料的顆粒直徑應(yīng)不超過30um，且小于15um的顆粒不少于90%。

② 按照制備絲網(wǎng)陶瓷貼花紙的方法，以0.5：1的油料配比，混合調(diào)制均勻，采用280目（篩孔尺寸0.055mm）的聚酯網(wǎng)版，依照白瓷板的尺寸，印刷成厚度約為35um的花紙色點數(shù)張，晾干備用。

③ 選擇色澤、厚度均勻的花紙數(shù)張剪好，按照陶瓷薄膜貼花紙的方法分別貼在經(jīng)檢驗合格的白瓷板上。

④ 按規(guī)定的彩烤溫度彩烤，彩烤后進(jìn)行選擇。試樣應(yīng)色彩鮮艷，色澤均勻光亮，內(nèi)部無氣泡，表面平整無粘污、無擦傷、無爆花等缺陷。每個樣品選三件試樣進(jìn)行測定。

⑤ 印刷陶瓷貼花紙的室溫為（20±2）℃，相對濕度為（50±25）%。

陶瓷光澤度儀的測量方法

1. 開機(jī)校準(zhǔn)

儀器可以使用電池和USB供電，當(dāng)使用電池供電時按下測量鍵開機(jī)；如使用USB供電則在插入USB并連通電源時儀器自動開機(jī)。在開機(jī)時，如果檢測到校準(zhǔn)盒會自動校準(zhǔn)儀器。

2. 選擇測量參數(shù)

測量主菜單一般會設(shè)置測量模式、測量角度、數(shù)據(jù)管理等測量參數(shù)，可以根據(jù)測量的實際需要進(jìn)行選擇。

3. 進(jìn)行測量

用60°幾何條件逐塊測試試樣，當(dāng)試樣的光澤度大于70個光澤單位或者小于30個光澤單位時，為提高其分辨程度，可分別選擇采用20°或85°幾何條件方法。

4. 結(jié)果表示

每件試樣的光澤度值由儀器直接讀出。每組試樣的光澤度值分別以該組試樣的算術(shù)平均值表示。大于平均值的10%則廢棄該試樣，否則記錄平均值和極限值。

5. 測試報告

測試報告應(yīng)包括下列內(nèi)容：a）試樣描述（名稱、規(guī)格、制樣方法等）；b）檢驗依據(jù)（本標(biāo)準(zhǔn)編號）；c）儀器的型號；d）試驗結(jié)果和幾何條件；e）測定中其他應(yīng)該說明的情況。
